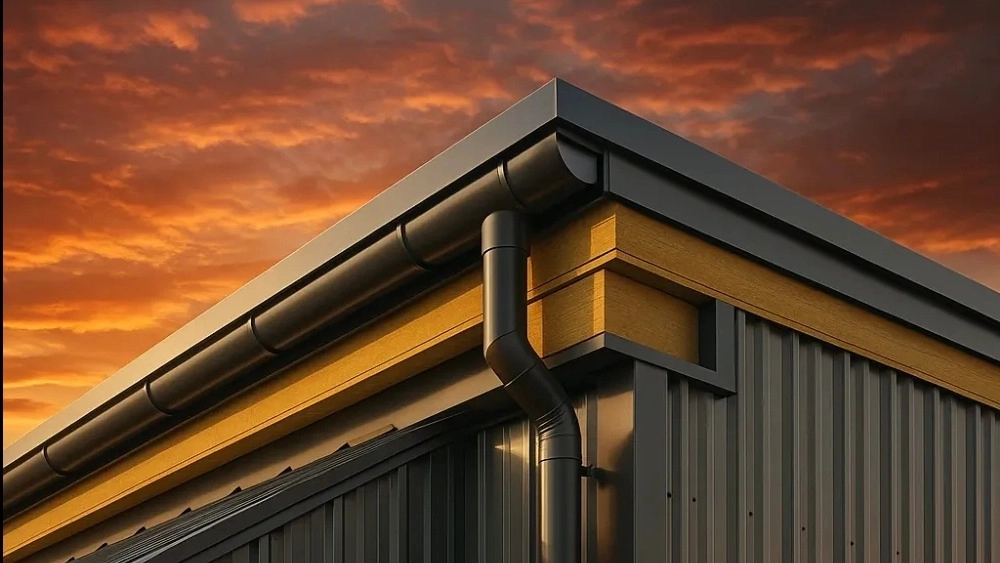

پوشش و تکمیل سازه سوله (سقف، دیواره و عایق‌بندی)

پوشش و تکمیل سازه سوله – دنیای سوله

راهنمای جامع فنی و مهندسی برای ایمنی، دوام و بهره‌وری سازه در دنیای سوله

مقدمه

در پروژه‌های سوله‌سازی صنعتی، مرحله‌ی پوشش و تکمیل سازه نقطه‌ی اتصال میان مهندسی سازه و عملکرد واقعی آن در شرایط اقلیمی متنوع ایران است. پس از طراحی، ساخت و نصب اسکلت فلزی، نوبت به انتخاب متریال‌های تخصصی پوشش سقف، دیواره و سیستم‌های عایق می‌رسد؛ انتخاب‌هایی که به‌صورت مستقیم بر دوام، مصرف انرژی، مقاومت حرارتی و هزینه‌ی بهره‌برداری اثر می‌گذارند. شرکت دنیای سوله با تکیه بر تجهیزات مدرن، تجربه‌ی مهندسی، و انطباق با استانداردهای بین‌المللی نظیر ASTM، DIN EN 14509 و ISO 9001، فرایند پوشش سوله را به سطحی صنعتی و دقیق ارتقا داده است.

هدف این سند، ارائه یک راهنمای فنی و مهندسی در مورد جنبه‌های کلیدی پوشش‌دهی و عایق‌کاری سازه‌های سوله است تا اطمینان حاصل شود که سازه نهایی نه تنها از نظر سازه‌ای مستحکم است، بلکه در برابر عوامل محیطی نیز مقاوم و از نظر انرژی بهینه خواهد بود.

۱. اهمیت پوشش در عملکرد سازه سوله

بخش پوشش، نه تنها ظاهر نهایی سوله را شکل می‌دهد، بلکه عامل حیاتی در ایمنی محیط داخلی، کنترل دما و رطوبت، و کاهش اتلاف انرژی است. ساختار پوشش باید بتواند بارهای جانبی (مانند باد) و بارهای عمودی (مانند برف و بار مرده) را به سازه منتقل کند، در حالی که عایق‌بندی مناسبی را نیز فراهم آورد.

۱.۱. پیامدهای انتخاب نامناسب متریال

انتخاب اشتباه متریال یا نصب غیراستاندارد می‌تواند به موارد زیر منجر شود:

• نشت رطوبت یا قطره‌زنی سقف (Condensation): این پدیده به دلیل اختلاف دمای بین سطح داخلی و خارجی سازه رخ می‌دهد و منجر به آسیب به تجهیزات حساس، محصولات ذخیره‌شده و زنگ‌زدگی سریع اتصالات می‌شود.
• زنگ‌زدگی و خوردگی اسکلت فلزی: نفوذ رطوبت و عدم تهویه مناسب، عمر مفید سازه فولادی را به شدت کاهش می‌دهد.
• افزایش بار حرارتی در سالن‌های تولیدی و نگهداری کالا: ناکارآمدی عایق‌بندی منجر به انتقال حرارت خورشیدی در تابستان و اتلاف حرارت در زمستان می‌شود.
• افزایش هزینه برق سیستم تهویه و سرمایش: برای جبران اتلاف حرارتی، سیستم‌های HVAC باید با توان بیشتری کار کنند که این امر هزینه‌های عملیاتی را افزایش می‌دهد.

در دنیای سوله، طراحی پوشش‌ها بر اساس شرایط اقلیمی منطقه‌ای (بر اساس نقشه‌های سازمان هواشناسی و آیین‌نامه‌های ۲۸۰۰ ایران)، نوع کاربری سوله (صنعتی، ورزشی، انبار، دامداری یا سردخانه) و مشخصات فنی بار باد و بار برف منطقه انجام می‌شود. این طراحی‌ها با استفاده از نرم‌افزارهای المان محدود (FEM) برای اطمینان از توزیع صحیح تنش‌ها انجام می‌پذیرد.

۲. انواع متریال سقف و دیواره در سوله‌های مدرن

در پروژه‌های صنعتی، باید تعادل بین وزن، دوام، زیبایی، عملکرد عایق‌بندی و قیمت پوشش حفظ شود. دنیای سوله با ارائه متریال‌های پیشرفته، این تعادل را بهینه می‌کند.

۲.۱. ساندویچ پانل سقفی و دیواری (Sandwich Panels)

ساندویچ پانل‌ها استاندارد طلایی برای سوله‌هایی هستند که نیاز به کنترل دقیق محیطی دارند. این پانل‌ها مطابق با استاندارد DIN EN 14509 تولید می‌شوند.

• ساختار: متشکل از دو لایه ورق پوششی (Skin Layer) از جنس فولاد گالوانیزه، آلوزینک یا آلومینیوم، که توسط یک لایه هسته عایق (Core Layer) به یکدیگر متصل شده‌اند.
  • لایه هسته: معمولاً پلی‌یورتان (PU)، پلی‌استایرن (EPS)، یا پلی‌ایزوocyanurate (PIR) برای افزایش مقاومت در برابر آتش.
• مزایا:
  • عایق حرارتی فوق‌العاده: ضریب انتقال حرارت ( U ) بسیار پایین.
  • نصب سریع: به دلیل پیش‌ساخته بودن، زمان اجرای پروژه به شدت کاهش می‌یابد.
  • وزن سبک: بار مرده کمتری به سازه وارد می‌کند.
  • عایق صوتی: کاهش چشمگیر انتقال صدا.
• کاربرد: سوله‌های سردخانه‌ای، انبار مواد غذایی حساس، سالن‌های تولید بهداشتی، و کارخانه‌های داروسازی.

۲.۲. ورق گالوانیزه رنگی (Pre-Painted Galvanized Steel - PPGI)

این متریال، اقتصادی‌ترین گزینه برای پوشش‌های فلزی است، اما کارایی عایق حرارتی آن پایین است و نیاز به اجرای لایه عایق جداگانه دارد.

• ساختار: فولاد سرد نوردشده با پوشش روی (Zinc) با ضخامت مشخص (معمولاً Z180 یا Z275)، و پوشش رنگ پودری پلی‌استر کوره‌ای (Polyester Coating) که در دمای بالا پخت می‌شود.
• ویژگی‌ها: مقاومت مناسب در برابر زنگ‌زدگی (به لطف پوشش روی) و مقاومت اشعه UV در رنگ.
• کاربرد: سوله کارگاهی، انبار عمومی، کاربری‌هایی که کنترل دمایی اولویت اصلی نیست.

۲.۳. ورق آلوزینک (Aluzinc - AZ)

آلوزینک ترکیبی از آلومینیوم، روی و سیلیکون است که مقاومت به خوردگی به مراتب بالاتری نسبت به گالوانیزه خالص ارائه می‌دهد.

• ویژگی‌ها: به دلیل وجود آلومینیوم، در محیط‌های اسیدی یا نزدیک دریا مقاومت بهتری از خود نشان می‌دهد. انعکاس حرارتی بیشتری نسبت به ورق‌های رنگی دارد.

۲.۴. سازه‌های عرشه فولادی (Steel Decking) و سقف‌های قوسی

در برخی طراحی‌ها، به‌ویژه برای دهانه‌های بسیار بزرگ یا سوله‌هایی با نیاز به سازه سبک، از عرشه فولادی استفاده می‌شود.

• عرشه فولادی (Deck Roof): ورق‌های گالوانیزه با پروفیل‌های ذوزنقه‌ای یا سینوسی که به‌عنوان قالب دائمی برای بتن روی سازه اصلی اجرا می‌شوند. در سوله‌سازی، گاهی سقف از عرشه فولادی همراه با پشم سنگ و یک لایه نهایی ورق نازک (Top Sheet) اجرا می‌شود.
• سقف‌های قوسی (Arched Roofs): اجرای سقف به شکل قوسی با ورق‌های خم شده برای افزایش مقاومت در برابر بارهای جانبی و کاهش نیاز به سازه‌های میانی پیچیده.

۳. عایق‌کاری حرارتی، صوتی و رطوبتی

در مناطق با اقلیم متغیر (مانند مناطق کوهستانی سرد یا مناطق شرجی شمال)، عایق‌بندی دقیق یکی از الزامات حیاتی دوام سوله است.

۳.۱. انواع عایق‌های مورد استفاده در پروژه‌های دنیای سوله

انتخاب عایق بر اساس ضریب انتقال حرارت ( k ) (که باید کمترین مقدار ممکن را داشته باشد) و مقاومت در برابر آتش (Fire Rating) انجام می‌شود.

نوع عایقضریب هدایت حرارتی ( k ) (W/m.K)مقاومت حرارتی (R-Value)کاربرد اصلیپلی‌یورتان (PU Foam)( 0.022 - 0.028 )بسیار بالاهسته ساندویچ پانلپلی‌استایرن (EPS)( 0.034 - 0.040 )بالاساندویچ پانل اقتصادیپشم سنگ (Rockwool)( 0.038 - 0.045 )متوسط تا بالاعایق ضدحریق و جذب صوتپشم شیشه (Glass Wool)( 0.040 - 0.050 )متوسطعایق‌بندی زیر سقف‌های فلزیپلی‌اتیلن حباب‌دار (Foil)متغیر (بیشتر به عنوان رفلکتور)پایین (نقش رفلکتور)عایق ثانویه یا بخاربند

نکته تخصصی در مورد پشم سنگ: در سوله‌هایی با ریسک حریق بالا، استفاده از پشم سنگ با چگالی بالا (بین ۸۰ تا ۱۲۰ کیلوگرم بر متر مکعب) توصیه می‌شود، زیرا مقاومت حرارتی پایدارتری در برابر شعله مستقیم ارائه می‌دهد (Fire Class A1).

۳.۲. جزئیات نصب عایق ساندویچ پانل

در نصب ساندویچ پانل، نکته کلیدی، حفظ پیوستگی لایه‌های عایق و جلوگیری از پل حرارتی (Thermal Bridging) است.

1. نصب لایه‌ها: ورق‌های روی و زیر ساندویچ پانل توسط یک چسب ساختاری قوی (معمولاً بر پایه پلی‌یورتان یا رزین‌های اپوکسی) به هسته میانی متصل می‌شوند.
2. فیکس کردن سازه‌ای: پانل‌ها با استفاده از پیچ‌های مخصوص سوله که دارای واشرهای EPDM (اتم گسکت) هستند، به پرلین‌های افقی (Purlins) متصل می‌شوند. این واشرها از آب‌بندی کامل محل اتصال پیچ اطمینان حاصل کرده و از انتقال تنش برشی به پانل جلوگیری می‌کنند.
3. کنترل نهایی: در پروژه‌های پیشرفته دنیای سوله، کنترل کیفیت نصب از طریق دوربین حرارتی (Thermal Imaging Camera) انجام می‌شود تا هرگونه نشت حرارتی یا نقاط داغ (Hot Spots) که نشان‌دهنده نصب ناقص عایق یا پل حرارتی است، شناسایی و اصلاح شود.

۴. سازوکار آب‌بندی و تهویه سقف سوله

آب‌بندی و مدیریت رطوبت (به ویژه کنترل تعریق) از مهم‌ترین دغدغه‌های سازندگان سوله است.

۴.۱. سیستم آب‌بندی تاج و درزها (Ridge Cap & Joint Sealing)

• تاج سقف (Ridge Cap): این بخش که محل تلاقی دو شیب سقف است، مستعد نشت است. در طراحی استاندارد دنیای سوله، از Ridge Cap با پوشش عمیق و اورلپ (همپوشانی) کافی استفاده می‌شود که با نوار درزگیر بوتیکال (Butyl Sealant) تقویت شده است.
• ناودانی و آبراهه (Gutter Channel): برای هدایت آب باران، گاتر باید دارای شیب کافی (حداقل ۱ به ۲۰۰) بوده و از متریال مقاوم در برابر اشعه UV (مانند ورق گالوانیزه ضخیم یا PVC صنعتی) ساخته شود. سایز گاتر بر اساس حداکثر بارندگی منطقه (بر اساس آیین‌نامه طراحی ساختمان در برابر زلزله) محاسبه می‌شود.

۴.۲. تهویه و کنترل رطوبت

تهویه مناسب برای دفع گرمای انباشته شده و جلوگیری از تجمع رطوبت ضروری است.

1. لوورهای جانبی (Louvers): دریچه‌های غیرفعال (Fixed) یا فعال (Operable) که معمولاً از پروفیل آلومینیومی با پره‌های هدایت‌کننده هوا نصب می‌شوند و در دیواره‌های جانبی نصب می‌گردند.
2. فن‌های اگزاست (Exhaust Fans): برای ایجاد جریان اجباری هوا، به‌ویژه در سوله‌هایی با تولید حرارت بالا (مانند کوره‌های صنعتی).
3. نورگیرهای سقفی (Skylights): برای استفاده از نور طبیعی، از ورق‌های پلی‌کربنات دوجداره (Twin-Wall Polycarbonate) با ضخامت ۶ تا ۱۰ میلی‌متر استفاده می‌شود که عایق‌بندی بهتری نسبت به ورق‌های تک‌جداره دارد و انتقال حرارت خورشیدی را به حداقل می‌رساند.

۵. رنگ‌آمیزی و تکمیل جزئیات نما

پوشش نهایی باید علاوه بر زیبایی، محافظت شیمیایی و فیزیکی در برابر عوامل جوی را فراهم کند.

۵.۱. فرایند رنگ‌آمیزی صنعتی (Coating Process)

دنیای سوله رنگ‌آمیزی را در محیط کنترل‌شده کارخانه و با استفاده از سیستم‌های پیشرفته انجام می‌دهد:

• آماده‌سازی سطح: چربی‌زدایی (Degreasing) و فسفاته کردن (Phosphating) ورق برای ایجاد چسبندگی حداکثری.
• پوشش‌دهی: استفاده از دستگاه‌های EPC Coating Line (الکترواستاتیک پودری) یا فرآیندهای غلتکی با رنگ‌های پلی‌استر یا پلی‌یورتان مایع.
• پخت (Curing): اعمال حرارت در کوره‌های تونلی در دمای معمول ( 200^{\circ}C ) تا ( 240^{\circ}C ) برای اطمینان از پلیمریزاسیون کامل رنگ.

۵.۲. استانداردهای رنگ و دوام

رنگ‌های مورد استفاده از خانواده Super Durable Polyesters یا PVDF بوده و مطابق با استاندارد ISO 12944 برای مقاومت در برابر خوردگی و اشعه UV آزمایش می‌شوند.

نمونه کدهای رنگ رایج در صنعت سوله:

• RAL 5015: آبی صنعتی (Royal Blue)
• RAL 7035: نقره‌ای روشن (Light Grey) - پرکاربرد برای انعکاس حرارت خورشیدی.
• RAL 9006: سفید متالیک (White Aluminum)

تضمین دوام رنگ در این استانداردها معمولاً بین ۱۰ تا ۱۵ سال در شرایط آب و هوایی نرمال ایران است.

۶. مقایسه هزینه و دوام سیستم‌های پوشش

انتخاب پوشش باید بر اساس تحلیل چرخه عمر (Life Cycle Cost Analysis) انجام شود، نه فقط هزینه اولیه.

نوع پوششضخامت هسته عایق (ساندویچ پانل)عمر مفید (تخمینی)هزینه تقریبی هر متر مربع (سال ۱۴۰۳)مقاومت در برابر خوردگیساندویچ پانل PU (۵cm)( 40\text{mm} )۲۵–۳۵ سال۷۵۰,۰۰۰ تا ۹۵۰,۰۰۰ تومانعالی (به دلیل ورق‌های پوششی)ورق گالوانیزه رنگی (تک‌جداره)ندارد (نیاز به عایق جداگانه)۱۵–۲۰ سال۳۵۰,۰۰۰ تا ۵۰۰,۰۰۰ تومانخوبورق آلوزینک (تک‌جداره)ندارد۲۰–۳۰ سال۵۰۰,۰۰۰ تا ۷۰۰,۰۰۰ تومانبسیار خوبپشم سنگ و پوشش سنتی (دوجداره)بستگی به ضخامت پشم سنگ۱۰–۱۵ سال (به دلیل فرسایش)۴۰۰,۰۰۰ تا ۶۰۰,۰۰۰ تومانمتوسط

۷. کنترل کیفیت و بازرسی نهایی (QC/QA)

در دنیای سوله، پوشش نهایی تنها یک عملیات اجرایی نیست؛ بلکه بخشی از چرخه‌ی کنترل کیفیت (QC Loop) است که مستندسازی دقیق آن برای تحویل پروژه الزامی است.

مراحل کنترل کیفیت در پوشش‌دهی:

1. بازرسی چشمی (Visual Inspection): بررسی هم‌ترازی پانل‌ها، عدم وجود فرورفتگی یا برآمدگی ناخواسته، و کیفیت اتصالات.
2. تست ضخامت پوشش (Coating Gauge Test): استفاده از دستگاه اندازه‌گیری ضخامت (میکرومتر رنگ‌سنج) برای اطمینان از ضخامت لایه گالوانیزه و رنگ (مثلاً حداقل ۱۸ میکرون برای گالوانیزه و ۴۰ میکرون برای پرایمر و رنگ رویه).
3. تست آب‌بندی (Water Spray Test): پاشش آب با فشار کنترل‌شده بر روی درزها و اتصالات تاج سقف و دیواره‌ها برای شبیه‌سازی باران شدید و اطمینان از عدم نشت.
4. تست حرارتی (Thermal IR Camera): اسکن سطح سقف و دیواره‌ها با دوربین مادون قرمز برای شناسایی پل‌های حرارتی یا نواحی عایق‌بندی شده ناکارآمد.

تمام داده‌های QC در گزارش نهایی کارگاهی ثبت شده و در کنار نقشه‌های ازبیلت، به کارفرما تحویل می‌شود.

۸. مزایای رقابتی دنیای سوله در پوشش و تکمیل سازه

تخصص در پوشش، تفاوت بین سازه‌های معمولی و سازه‌های با عملکرد بالا را ایجاد می‌کند.

• تکنولوژی ساخت: استفاده از ماشین‌آلات تمام‌اتوماتیک Roll Forming برای پانل‌ها و CNC Cut-to-Length برای اتصالات فلزی، دقت ابعادی را به بالاترین سطح می‌رساند.
• تضمین متریال: بهره‌گیری از متریال برندهای تاییدشده جهانی (مانند ورق‌های دارای سرتیفیکیت از Arcelor Mittal یا هسته‌های عایقی از شرکت‌های معتبر).
• تخصص نیروی انسانی: اجرای تخصصی توسط تیم‌های اجرایی دارای گواهینامه HSE و مهارت فنی در سطح Welding Level II برای اتصالات خاص.
• تکمیل معماری: طراحی سفارشی پروفیل‌های نما و رنگ‌بندی برای دستیابی به زیبایی بصری مورد نظر کارفرما.
• گارانتی عملکرد: ارائه گارانتی‌های رسمی ۵ ساله برای آب‌بندی و نصب صنعتی پوشش‌ها.

۹. چالش‌ها و راه‌حل‌های فنی متداول

اجرای پوشش سوله مستلزم مدیریت صحیح تغییرات فیزیکی مواد (انبساط و انقباض) است.

چالشپیامد ناشی از عدم مدیریتراه‌حل فنی دنیای سولهتعریق و شبنم سقفریزش آب به کف سالن، آسیب به تجهیزاتنصب لایه بخاربند (Vapor Barrier) و طراحی سیستم تهویه زیر سقفلق شدن پیچ‌ها بر اثر انبساطنفوذ آب باران در طول زماناستفاده از پیچ‌های استیل ضد زنگ با واشر EPDM با قابلیت انعطاف‌پذیری بالاافزایش دمای داخلی در تابستانافت راندمان کاری پرسنل، افزایش دمای محصولاستفاده از سقف‌های با رنگ روشن (High Reflectivity) و تعبیه جریان هوای خنک‌کننده (Ventilation Cavity)پوسیدگی پای دیواره (Base Corrosion)زنگ‌زدگی و آسیب به ورق‌های پایین سولهاستفاده از ورق‌های محافظ (Upstand) یا اجرای نوارهای عایق PVC در محل اتصال به فونداسیونتأثیر بارهای نقطه‌ایآسیب دیدن پانل‌های سقفی توسط تکنسین‌هااستفاده از تسمه‌های نگهدارنده (Walking Beams) یا ورق‌های تقویت‌شده در مسیر تردد

۱۰. جمع‌بندی و نتیجه‌گیری

پوشش و تکمیل سوله، مرحله‌ی نهایی اما حیاتی‌ترین بخش فرایند سوله‌سازی است. اجرای اصولی این مرحله تفاوت میان یک پروژه موقتی با هزینه‌های نگهداری بالا و یک سازه‌ی ماندگار با عملکرد بهینه را رقم می‌زند. در شرکت دنیای سوله، تمامی مراحل — از تحلیل اقلیم و انتخاب مصالح بر اساس محاسبات انتقال حرارت (که مستقیماً به ضریب ( U ) مربوط می‌شود) تا نصب و آب‌بندی نهایی — بر اساس مدل‌سازی سه‌بعدی دقیق (معمولاً با نرم‌افزار Tekla Structures) و کنترل کیفی میدانی انجام می‌شود تا هر سازه، عملکردی مطابق با انتظارات طراحی و طول‌عمر تضمین‌شده داشته باشد. ما اطمینان می‌دهیم که پوشش سوله نه تنها یک پوسته، بلکه یک سیستم عملکردی یکپارچه باشد.
